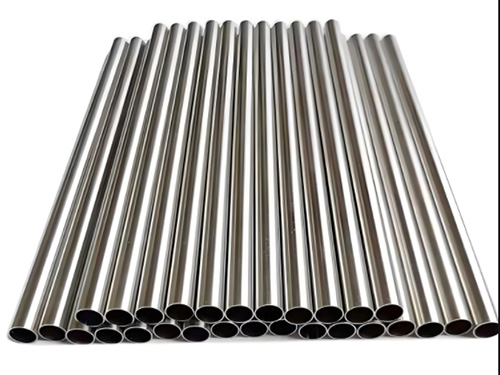

選擇合適的工裝夾具是保證不銹鋼 EP 管（電子級電解拋光管）焊接質量的關鍵環節，核心在于防污染、精定位、控變形、保潔凈四大原則。以下是系統化的選擇方法與實施要點。
一、不銹鋼 EP 管焊接的核心質量要求與夾具挑戰
不銹鋼 EP 管主要用于半導體、電子、制藥等高純流體系統，其焊接質量有極其嚴格的標準：
表格
質量指標    具體要求    夾具影響關鍵點
對中精度    錯邊量≤壁厚 10%（≤2 英寸）或 15%（>2 英寸），無間隙    定位精度、夾緊穩定性
潔凈度    無鐵離子污染，內焊縫無氧化變色    夾具材質、表面處理
焊縫成型    自熔全焊透，內外平整，寬度偏差≤±0.2mm    剛性支撐、防變形設計
變形控制    熱變形最小化，避免橢圓度變化    導熱設計、均勻夾緊
EP 管多為薄壁管（常見 0.5-2mm），且采用自動 TIG 焊 / 軌道焊工藝，夾具需適配自動化需求，同時滿足高潔凈度要求。
二、工裝夾具的核心選擇標準
1. 材質選擇：防污染是首要前提
接觸部位必須為不銹鋼材質（304/316L）或?qū)Ｓ脻崈舨牧希瑖?yán)禁碳鋼直接接觸，防止鐵離子污染
夾緊塊表面應電解拋光或鈍化處理，Ra≤0.8μm，避免劃傷 EP 管表面
可選方案：整體不銹鋼夾具、碳鋼夾具包覆 316L 不銹鋼片、聚四氟乙烯（PTFE）保護層（僅適用于輔助定位）
2. 定位精度：確保焊接接頭完美對中
同心度誤差≤0.1mm，適配軌道焊的高精度要求
優先選擇帶V 型槽或弧形定位面的夾具，貼合 EP 管外圓，保證周向定位精度
大管徑（>2 英寸）建議采用三爪 / 四爪自定心結構，自動校正橢圓度
管端定位應保證垂直度偏差≤0.05mm，避免焊接時熔池偏移
3. 夾緊方式：平衡牢固性與變形控制
薄壁管首選內撐式夾具（氣動漲芯 / 機械漲緊），從內部支撐，減少外部夾緊導致的橢圓變形
外夾式夾具需采用多點均勻夾緊（如琴鍵式），避免單點應力集中
夾緊力精確可控，建議采用氣動 / 液壓系統，壓力控制在 0.3-0.8MPa，防止過夾變形
夾具與管道接觸面積應最大化，降低單位面積壓力
4. 結構設計：適配焊接工藝與操作需求
預留充足操作空間：TIG 焊需預留 30-50mm，軌道焊需適配焊槍行走路徑
導熱設計：在焊縫附近設置銅合金導熱塊，快速散熱，減少熱影響區與變形
快速裝卸：采用快拆結構，縮短輔助時間，避免管道長時間暴露污染
兼容性：適配不同管徑（通常覆蓋 1/4"-4"），可調節范圍≥管徑 ±10%
5. 特殊功能：適配 EP 管潔凈焊接需求
管內保護氣通道：夾具應集成氬氣導入 / 導出接口，保證焊接時管內持續高純氬氣保護（5-8L/min）
防飛濺設計：夾具邊緣應光滑，避免飛濺物附著，且易于清潔
無死角結構：避免積塵、積液，便于清洗消毒（符合 GMP 要求）
三、不同類型工裝夾具的適用性分析
表格
夾具類型    結構特點    適用場景    優勢    注意事項
內撐式夾具    氣動 / 機械漲芯，從內部支撐管道    薄壁 EP 管（≤1.5mm）、自動軌道焊    防變形效果Z佳，定位精度高    需與管徑精確匹配，清潔難度較大
外夾式自定心夾具    三爪 / 四爪結構，外部均勻夾緊    中厚壁 EP 管（>1.5mm）、手動 TIG 焊    裝卸方便，通用性強    夾緊力需嚴格控制，防止橢圓變形
可調心對接夾具    帶頂緊螺栓，可精細調節對中    現場安裝、非標準接頭    對中精度高，可校正輕微錯邊    需熟練操作，不適合批量生產
琴鍵式夾緊工裝    多點均勻壓緊，帶導熱銅塊    直管對接、批量生產    散熱好，變形小，焊接質量穩定    結構復雜，成本較高
專用彎頭 / 三通夾具    定制化結構，適配特殊管件    彎頭、三通等異形接頭焊接    保證特殊接頭的定位精度    通用性差，需按規格定制
四、分步選擇流程與實施要點
Step 1：明確焊接工藝與管徑參數
確認焊接方式（自動軌道焊 / 手動 TIG 焊）、管徑范圍（如 1/2"-2"）、壁厚（如 0.8mm）和生產批量
自動軌道焊優先選擇內撐式 + 外夾輔助的組合夾具，確保焊接過程中管道完全固定
Step 2：評估夾具材質與表面處理
檢查夾具接觸部位材質證明（316L 不銹鋼），表面 Ra 值檢測報告
新夾具使用前需電解拋光 + 超純水清洗，去除加工殘留物，防止污染
Step 3：驗證定位精度與夾緊性能
模擬裝配：測量對中誤差（≤0.1mm）、錯邊量（≤壁厚 10%），確保滿足要求
壓力測試：在Z大夾緊力下，測量管道橢圓度變化（≤0.1mm），避免過夾變形
Step 4：適配管內保護氣系統
確保夾具與氬氣保護系統兼容，氣體泄漏率≤0.1L/min，保證焊接時內焊縫無氧化
大管徑（>2 英寸）夾具應設計分段封堵 + 排氣孔，防止保護氣短路
Step 5：制定夾具維護與清潔規范
每次使用后用高純酒精 + 無塵布清潔，定期（每周）進行超聲波清洗
建立夾具使用臺賬，記錄清潔次數、更換周期，避免交叉污染
五、常見錯誤與避坑指南
使用碳鋼夾具直接接觸 EP 管：導致鐵離子污染，焊縫耐腐蝕性下降，必須立即更換或包覆不銹鋼片
夾緊力過大：造成薄壁管橢圓變形，影響焊接對中，應采用壓力傳感器精確控制
定位精度不足：錯邊量超標導致未焊透、應力集中，需定期校準夾具定位面（每月）
忽視管內保護氣通道：內焊縫氧化變色，需重新設計夾具，增加氬氣接口
夾具清潔不徹底：殘留油污、金屬粉塵導致焊縫氣孔，應建立嚴格的清潔流程
六、總結與最佳實踐建議
選擇 EP 管焊接工裝夾具的核心邏輯是：以材質防污染為基礎，以精確定位為核心，以均勻夾緊控變形為關鍵，以適配潔凈焊接工藝為目標。
Z佳實踐方案：
批量生產：選擇 316L 不銹鋼內撐式氣動夾具 + 琴鍵式外夾輔助，適配自動軌道焊系統
現場安裝：采用可調心不銹鋼對接夾具，配合管內充氬保護裝置，確保施工質量
特殊接頭：定制專用夾具，如彎頭夾具、三通夾具，保證復雜接頭的焊接精度
記住，工裝夾具不僅是固定工具，更是 EP 管焊接質量的第一道防線。優質夾具的投資，將顯著降低焊接缺陷率，提升系統長期可靠性。
